Схема подключения абонента через сеть КТВ.

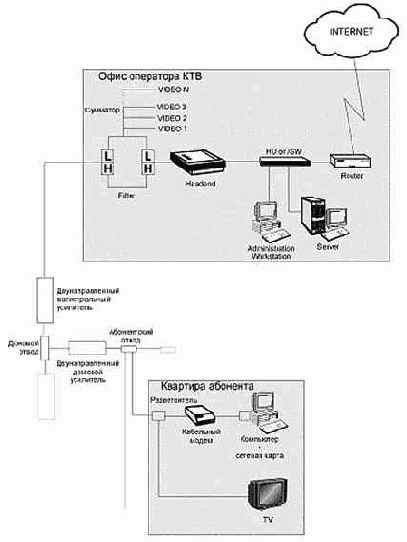

Рисунок 5.10. Схема подключения абонента через сеть КТВ.
Вполне работоспособная схема, только головная станция для передачи данных не дешевая ($5000-$20000), и скорость ограничена несколькими десятками мегабит "на всех".
Однако, на эту внешне безоблачную картину наложилась Российская реальность.
Сети КТВ появились и выросли очень похоже на современные "домашние" Ethernet-сети. Только примерно на 10 лет раньше.
Все начиналось переделки привычной "антенны на подъезд" (по сути пассивной сети с направленными частотно-зависимыми ответвителями) в инфраструктуру масштаба нескольких домов, или даже квартала. Технически это задача не слишком сложная, и сети росли как грибы.
Дальше шел обычный процесс укрупнения, повышения качества услуг, и т.п. Но важно отметить, что сети строились как правило без серьезного финансирования и единого проекта. Понятно, что о будущем никто не задумывался, оборудование и кабели использовались наиболее дешевые.
В результате на сегодня средняя сеть представляет собой головную станцию с поканальной обработкой сигналов и конвертированием каналов по частоте, которая выдает сигнал на широкополосные магистральные и домовые усилители с полосой пропускания 40-240 МГц без обратного канала. Далее на линиях установлены частотно-независимые магистральные ответвители и абонентские разветвители. Плюс ко всему менее чем среднее качество монтажа и материалов.
Очевидно, что использовать такую сеть для высокоскоростной передачи данных невозможно без коренной реконструкции, которая может вылиться в полную замену всей головной и магистральной части.
Не случайно из многочисленных попыток Ethernet-провайдеров использовать сети КТВ относительным успехом закончились только единичные проекты. Обычным итогом было разочарование в технологии и (или) убытки.
Но история на этом, понятное дело, не остановилась.
Началось внедрение широкополосных КТВ с обратным каналом 40-862 МГц в прямом направлении и 5-30 МГц - в обратном. Топология и архитектура этих сетей уже изначально проектировалась с учетом возможности передачи данных.
Однако в сетях HFPC ( Hybrid Fiber Passive Coax) по сути нет места классическим (работающим по коаксиальному кабелю) кабельным модемам. Если волокно уже приходит в дом или небольшую группу домов, дешевле его раздать отдельным кабелем по Ethernet, чем ставить дорогостоящую головную станцию и кабельные модемы.
Таким образом, более перспективная технология HFPC может легко выродиться в отдельные сети Ethernet, и отдельные - видео, объединенные только общей оболочкой оптического кабеля. Это, конечно, может дать некоторую экономию при строительстве сети, но оценить ее более чем в 20-30% нельзя. Тем более организационные сложности дальнейшей эксплуатации могут легко перекрыть полученный экономический эффект.
Подводя итог, можно сказать, что будущее гибридных сетей КТВ в передаче данных далеко не безоблачно. Относительно успешными получаются только реализации проектов в небольших городах (и Москве), где ТV-сеть строится по "социальному заказу" (и с политическим финансированием), а возможности подключения к Интернет достаются по сути "в нагрузку".
Разумеется есть некоторое число сетей, в которых оператор КТВ сам начал заниматься провайдингом, и смог неторопясь "подогнать" свои сети под нужны передачи данных. Однако, это скорее исключения, чем правило - примеров "заброшенных" проектов гораздо больше. Например в Екатеринбурге из 3 проектов подключения к Интернет через КТВ все 3 оказались убыточными и были заброшены.
В завершение, остается сказать несколько слов о некоторых удачных решениях. Тем более, их не так и много.
Наиболее распространенным на сегодня операторским оборудованием является Cisco uBR7200 (Universal Broadband Router). Это универсальный маршрутизатор с поддержкой передачи широкополосного сигнала. Маршрутизатор uBR7200 имеет, разумеется, много общего с "классическими" маршрутизаторами Cisco, в частности он поддерживает самые разнообразные интерфейсы для подключения устройства к локальным или глобальным сетям.
Главным отличием uBR7200 является поддержка кабельных модемов, т. е. наличие соответствующих плат расширения и совместимость с оконечными устройствами, поддерживающими стандарт DOCSIS. При этом "окно", необходимое для передачи данных, составляет 6 МГц (стандартная ширина полосы для одного телевизионного канала в Северной Америке). Или, согласно модификации стандарта Euro DOCSIS, 8 МГц — стандартная ширина полосы телеканала в Европе.
В этом окне данные могут передаваться со скоростью 30–42 Мбит/с в зависимости от типа модуляции. Доступная пропускная способность используется совместно всеми абонентами сети, пользующимися услугой. На практике каждый абонент может без особых проблем получить канал на 0,5-1,5 Мбит/с.
Передача обратного (upstream) трафика осуществляется в диапазоне 5–42 МГц, поддерживаемая скорость передачи в зависимости от метода модуляции сигнала достигает 0,5-10 Мбит/с (совокупно для всех абонентов).
Кабельные модемы устанавливаются как правило не у каждого пользователя (это для России слишком дорого), а "один на дом" или "один на подъезд", и сразу на магистраль. Далее разводка по дому делается Ethernet. Это позволяет решить сразу несколько проблем.
Во-первых, данный способ дешевле. Во-вторых, позволяет отложить на время дорогостоящую реконструкцию внутридомовых сетей, и в-третьих, обойти проблему ингресс-шума в обратном канале (так как самая "шумная" часть сети оказывается изолированной от обратного канала).
