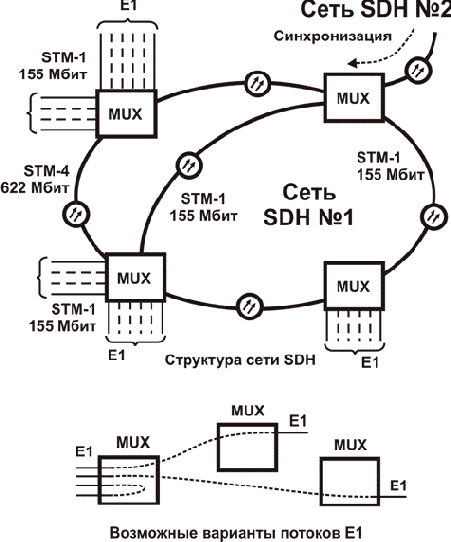

Структура транспортной сети Sonet/SDH и схема возможных вариантов прохождения потоков Е1.
Рисунок 1.2. Структура транспортной сети Sonet/SDH и схема возможных вариантов прохождения потоков Е1.
Можно видеть, что такая схема создавалась строго под нужды телефонии. Действительно, мультиплексоры (MUX) обычно устанавливаются на АТС, где потоки Е1 (собранные с других мультиплексоров) переводятся в медные аналоговые линии. Оптимизация пропускной способности сети (иначе говоря, межстанционных соединений) достигается подбором соотношения количества абонентских линий и используемых потоков. Способ не слишком экономичный, зато простой и понятный.
Так как скорости в сети используются вполне приличные (уровень STM-1 - 155 Мегабит, STM-4 - 622 Мегабита, STM-16 - 2,4 Гигабита), то даже использование низкоскоростных кодеков и подавления пауз не получило особого распространения.
Но для передачи данных статическая структура точка-точка, мягко говоря, не слишком удобна. Плюс принципиально не решенный вопрос последней мили: Наверно поэтому SDH очень редко используется для передачи данных напрямую. Это стало задачей протоколов, использующих SDH в качестве магистрального транспорта.
