Подсистемы СКСРПЭ - распределительный

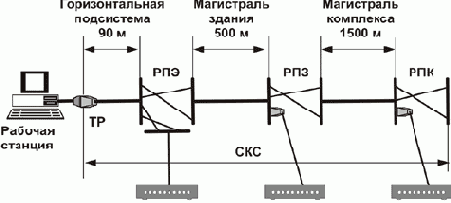

Рисунок 4.1. Подсистемы СКС. РПЭ - распределительный пункт этажа, РПЗ - распределительный пункт здания; РПК - распределительный пункт комплекса.

Магистраль комплекса служит для соединения между собой различных зданий. Как правило, реализуется на оптоволоконном (реже медном кабеле), и позволяет соединять между собой здания, находящиеся на расстоянии до нескольких километров.

Магистраль здания соединяет между собой этажи здания, обеспечивает связь между распределительной панелью здания и панелями этажей. Она должна включать в себя кабель, установленный вертикально между этажными панелями, главную или промежуточную панель в многоэтажном здании, а также кабель, установленный горизонтально между панелями в протяженном одноэтажном здании.

Горизонтальная подсистема является частью, которая проложена между телекоммуникационной розеткой на рабочем месте, и этажной распределительной панелью. Каждый этаж здания рекомендуется обслуживать своей собственной горизонтальной подсистемой. На каждое рабочее место должно быть проложено как минимум два горизонтальных кабеля.

Универсальность в СКС достигается благодаря следованию стандартам, которые позволяют перейти от частных к открытым системам, с унифицированными параметрами, поддерживающими работу оборудования (причем как активного так и пассивного) любых производителей. Добиться этого не слишком просто - в отличии от активного оборудования, СКС создают тысячи и десятки тысяч независимых организаций, всегда в единственном экземпляре, и обычно с учетом своих особенностей. При этом изготовители элементов контролируют малое количество инсталляций (или не контролируют их вообще).

Если к этому добавить необходимость использования в СКС единой системы для всех видов коммуникаций, которые должны эксплуатироваться одной службой, по единым методикам и нормам, то создание серьезной сети является совсем не простой задачей. Системные интеграторы все же не зря едят свой хлеб.

Третий основной признак, избыточность, не слишком хорошо сказывается на стоимости. Но именно это позволяет строителями создавать системы прежде, чем станут известны требования пользователей, и обеспечить большой срок службы телекоммуникационной инфраструктуры здания.

В этом заложен достаточно глубокий экономический смысл. Классическая структурированная кабельная система монтируется на этапе строительства здания, или капитального ремонта. И должна служить без изменений до следующего капитального ремонта (обычно 10-15 лет).

Достигается это путем выполнения монтажа системы не из расчета на существующие потребности, а исходя из требований нормативов (реально с существенным запасом). Поэтому практически любые изменения организационной структуры заказчика не могут привести к необходимости модернизации СКС. Для этого должно быть достаточно переключений на распределительных панелях.

Если попробовать кратко сформулировать преимущества СКС над обычными кабельными системами, с которыми строитель (инсталлятор) убеждает заказчика, то получится следующий список:

для передачи данных, голоса и видеосигнала используется единая кабельная система, которую может обслуживать одно подразделение (экономия на количестве специалистов);

использование универсальных розеток на рабочих местах позволяет подключать к ним различные виды оборудования, и легко менять его месторасположение;

оправдывают капиталовложения за счет длительной эксплуатации сети без модернизации (снижение полной стоимости владения);

возможностями внесения изменений и наращивания мощности без изменения существующей сети (путем замены активного оборудования);

возможно одновременное использование нескольких различных сетевых протоколов (в настоящее время не актуально);

не зависят от изменений технологий и поставщика оборудования, используют стандартные компоненты и материалы;

позволяют комбинировать в одной сети волоконно-оптический и медный кабель.
