Конструкция настенного оптического шкафа

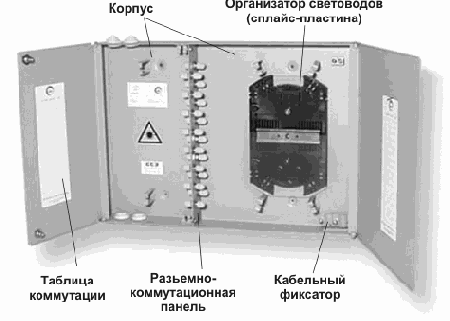

Рисунок 8.8. Конструкция настенного оптического шкафа
Шкаф представляют собой устанавливаемый на стене или на любой стойке универсальный металлический корпус, в котором имеется разъёмно-коммутационная панель, на которую монтируются оптические соединители. С одной стороны к ним подключаются разъемы одного (или нескольких) разделанных в шкафу кабелей, с другой - присоединяемых. Роль последних очень часто выполняют гибкие коммутационные шнуры, с помощью которых выполняются коммутации или подключается активное оборудование.
Обычно коммутационная панель, дополнительно к прямому назначению, разделяет внутренне пространство шкафа на секцию для размещения сращиваемых световодов, и секцию коммутационных соединений. В недорогих конструкциях роль кроссовой панели может выполнять внешняя стенка корпуса.
Свободные волокна (технологический запас) закрепляется на специальном организаторе световодов (сплайс-пластине), которая обеспечивает их фиксацию с соблюдением минимально допустимого радиуса изгиба. Там же при необходимости предусматривается крепление сросток (защитных гильз, или сплайсов).
Иногда как отдельный элемент выделяется кабельный фиксатор, при помощи которого кабель прикрепляется к корпусу шкафа.
Нужно отметить, что для установки в 19-ти дюймовую стойку существуют элементы, практически полностью совпадающие с оптическими шкафами как по назначению, так и по конструкции. Но называются они коммутационные полки. На особенностях их конструкции останавливаться подробно нет смысла, так как они предназначены для использования в структурах с большой плотностью оптических портов, к которым сети "последней мили" не относятся.
Для создания неразьемных соединений используются оптические муфты. Они предназначены для восстановления оболочек кабеля, и обеспечения прямого сращивания и разветвления кабелей. Применяются они в самых разных условиях, и поэтому их конструкция отличается большим разнообразием.
