Конструкция оптического волокна

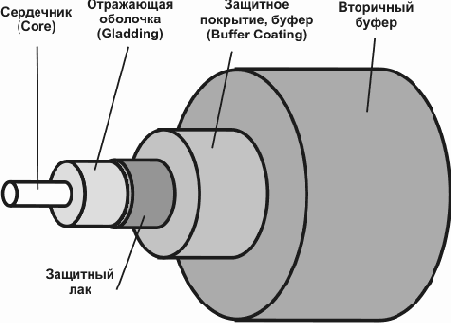

Рисунок 8.1. Конструкция оптического волокна
Сложность конструкции скорее кажущаяся, чем реальная. Основные элементы показаны на рисунке. Внешний диаметр отражающей оболочки унифицирован для всех типов кабелей и составляет 125±2 мкм. В этот размер входит и 2-3 мкм. слой лака, который служит защитой от влаги и связанной с ней коррозии.
Первичную механическую прочность и гибкость рассматриваемой конструкции придает защитное покрытие из эпоксиакриолата, часто называемое буфером. Как правило, для удобства монтажа его окрашивают в разные цвета. Толщина покрытия составляет 250±15 мкм. Кроме этого, для лучшей защиты волокна и более удобного монтажа разъемов часто применяются конструкции с вторичным буфером диаметром 900 мкм, который без зазора уложен на первичный.
Рассмотрим подробнее оптические параметры волокна. Все распространенные типы волокон характеризуются двумя важнейшими параметрами: затуханием и дисперсией.
Затухание характеризует потерю мощности передаваемого сигнала на заданном расстоянии, и измеряется в дБ/км, где Децибел - логарифмическое выражение отношения мощности, выходящей из источника Р1, к мощности, входящей в приемник Р2, дВ = 10*log(P1/P2). Потери в 3 дБ означают, что половина мощности потеряна. Потеря 10 дБ означает, что только 1/10 мощности источника доходит до приемника, потери 90%. Волоконно-оптические линии как правило способны нормально функционировать при потерях в 30 дБ (прием всего 1/1000 мощности).
Есть два принципиально различных физических механизма, вызывающих данный эффект.
