Физический и канальный уровень модели OSI для Ethernet и Fast Ethernet

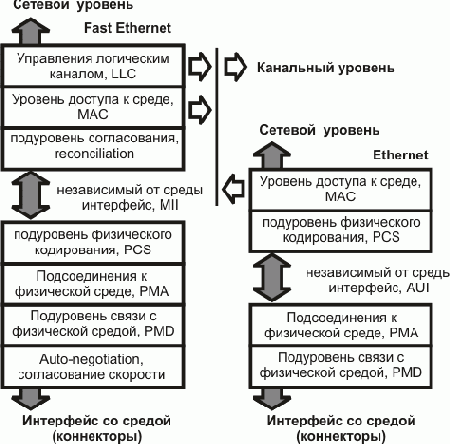

Рисунок 9.1. Физический и канальный уровень модели OSI для Ethernet и Fast Ethernet

Можно выделить следующие подуровни:

Reconciliation - подуровень согласования. Служит для перевода команд МАС-уровня в соответствующие электрические сигналы физического уровня.

MII - Medium Independent Interface, независимый от среды интерфейс. Обеспечивает стандартный интерфейс между МАС-уровнем и физическим уровнем.

PCS - Physical Coding Sublayer, подуровень физического кодирования. Выполняет кодирование и декодирование последовательностей данных из одного представления в другое.

PMA - Physical Medium Attachment, подуровень подсоединения к физической среде. Преобразует данные в битовый поток последовательных электрических сигналов, и обратно. Кроме того, обеспечивает синхронизацию приема/передачи.

PMD - Physical Medium Dependent, подуровень связи с физической средой. Отвечает за передачу сигналов в физической среде (усиление сигнала, модуляция, формирование сигнала).

AN - Auto-negotiation, согласование скорости. Используется для автоматического выбора устройствами протокола взаимодействия.

MDI - Medium Dependent Interface, зависимый от среды интерфейс. Определяет различные виды коннекторов для разных физических сред и PMD-устройств.

Необходимо подчеркнуть различия между классическим Ethernet 802.3i (10 Мбит) и Fast Ethernet 802.3u, объединяющий FX, TX, и T4. В первом роль связующего звена между MAC-уровнем и PHY играл интерфейс AUI. Так как кодирование было всегда одинаковым (Манчестер-2), то схема была простой. Поэтому AUI располагался между подуровнем физического кодирования сигнала и подуровнем физического присоединения к среде. Усложнение Fast Ethernet повлекло и изменение схемы. Добавилось несколько блоков, и интерфейс MII занял место над подуровнем кодирования сигнала, который, в свою очередь, логически вошел в PHY.

Надо так же отметить, что подуровень согласования скоростей (AN) используется не во всех способов передачи. Например, его нет в 10baseT, 10/100baseF.

Подробное рассмотрение подуровней лучше вести "снизу", от физической среды. Так же, в предыдущих главах были подробно рассмотрены вопросы подсоединения к физической среде (MDI), и формирования сигналов (PMD).
